Умное орошение IoT (Smart Irrigation): автоматический полив под ключ

Что такое умное орошение? Разработка системы умного орошения – это подход к автоматизации полива сельскохозяйственных культур в теплице или на поле, который использует технологии IoT для сбора данных окружающей среды, в том числе о влажности почвы, качестве воздуха, погодных условиях и потребностях растений, чтобы оптимизировать использование воды, повысить урожайность, сократить затраты и найти новые возможности для производителей.

IoT-системы позволяют автоматизировать процессы полива, адаптировать их к реальным условиям в поле и обеспечивать дистанционное управление орошением через мобильные приложения или веб-интерфейсы.

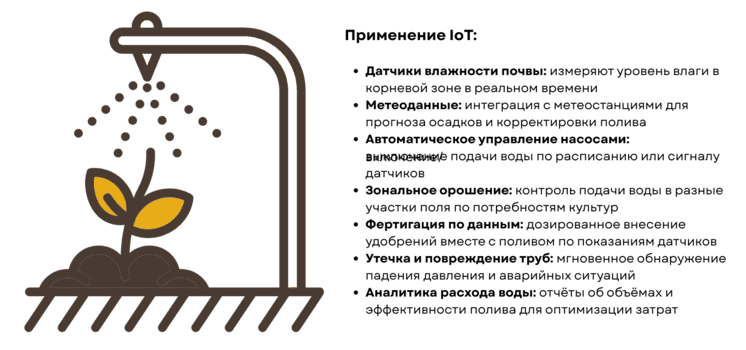

Применение IoT

IoT-технологии в системах орошения позволяют объединить широкий спектр устройств и датчиков в единую сеть, которая собирает и анализирует информацию в режиме реального времени, а также важна для мониторинга качества.

Благодаря этому фермер получает точные данные об увлажнённости почвы, климатических условиях и фазах роста растений, что помогает принимать обоснованные решения по запуску и остановке использования полива. Все-таки, умная система полива и сенсоры влажности почвы – это одни из самых важных пунктов интернета вещей для окружающей среды.

Система не только обеспечивает снижение затрат на воду за счёт автоматической регулировки объёмов и времени орошения, но и защищает растения от болезней, связанных с засухой или переувлажнением, повышая общее качество и количество урожая, а также обеспечивает эффективное орошение полей.

Кроме того, единая платформа IoT и технологии умного орошения обеспечивают централизованный мониторинг информации и отчётность по продукции для производителей, упрощая работу агрономов и технического персонала.

Как реализуется капельный полив IoT:

• Установка датчиков влажности в разных участках поля. Для полного покрытия территории системы размещают на нескольких глубинах и в ключевых зонах растения: в прикамерной полосе, на центральной части грядок и ближе к границам поля. Это позволяет учесть микроклиматические особенности окружающей среды и почвы и распределить полив с учётом локальных различий влажности воздуха, при их наличии.
• Подключение к метеостанциям или онлайн-сервисам погоды. Преимущества умного орошения очевидны. Метеоданные поступают в систему автоматически через API или локальные станции, что исключает необходимость ручного ввода информации в сеть и снижает риск ошибок. Система учитывает прогноз осадков, температуру, ветер и другие вопросы и параметры для расчёта оптимального графика орошения.
• Контроллеры управляют открытием/закрытием клапанов в системах капельного полива в зависимости от потребностей. Микроконтроллер анализирует данные с датчиков и принимает решение об активации конкретной зоны. Интервалы полива и длительность подачи воды рассчитываются на основе установленных пороговых значений влажности и текущих погодных условий, после этого происходит доставка информации с использованием интернета вещей.
• Возможность дистанционного управления через мобильное приложение или веб-панель. Пользовательский интерфейс предоставляет доступ к статистике влажности, графикам полива и настройкам системы из любой точки мира. Через смартфон или браузер можно вручную запустить полив, задать новые пороговые значения или просмотреть историю работы оборудования, получая уведомления о сбоях и критических ситуациях.

Компоненты и инструменты

Для создания эффективной системы умного орошения необходимы разнообразные аппаратные и программные решения, которые работают как единое целое. К аппаратным компонентам относятся датчики влажности и метеостанции для сбора данных, микроконтроллеры и клапаны для управления процессом, а также сети передачи для бесперебойной связи. Программные платформы и интерфейсы обеспечивают анализ, визуализацию и удалённое управление системой.

Датчики влажности

Датчики влажности почвы измеряют содержание воды в корневой зоне, что является ключевым для определения необходимости полива. Они могут быть емкостными, тензометрическими или термометрическими, обеспечивая разные уровни точности и чувствительности. Установка таких датчиков на разной глубине позволяет получать данные о влажности на разных слоях почвы.

Полученная информация передаётся на контроллер или облачную платформу, где анализируется для автоматического запуска полива и оптимизации водопотребления, предотвращения переувлажнения и засухи. Современные датчики часто включают беспроводную передачу данных и автономное питание.

Реализация: Датчики устанавливаются на разной глубине (10–50 см) в зависимости от типа культуры. Например, для винограда — на 20–30 см. Данные считываются микроконтроллером через аналоговые/цифровые входы.

Реализация: датчики устанавливаются на разной глубине (10–50 см) в зависимости от типа культуры. Например, для винограда датчики размещают в корневой зоне на глубине 20–30 см. Данные считываются через аналоговые/цифровые входы микроконтроллеров.

Метеостанции

Метеостанции предоставляют данные о погодных условиях, которые влияют на потребность в поливе. Они измеряют температуру воздуха, относительную влажность, скорость и направление ветра, количество осадков и атмосферное давление. Установка метеостанции в центральной части поля или в нескольких зонах позволяет получать точную локальную информацию.

Данные передаются на контроллер или в облако через беспроводные интерфейсы (Wi-Fi, LoRa, GSM) и используются для расчёта испарения и корректировки графиков полива. Благодаря этим данным система избегает лишнего расхода воды при дождях и управляет поливом в соответствии с реальными условиями, повышая эффективность и экономию.

Реализация: Метеостанции размещаются в центре или в зонах поля для локальных данных. BME280 подключается к ESP32 и передаёт данные через Wi-Fi или LoRa.

Реализация: метеостанция размещается в центре поля или в нескольких зонах для локальных данных. BME280 подключается к ESP32 для передачи данных через Wi-Fi или LoRa.

Микроконтроллеры/Контроллеры

Микроконтроллеры обрабатывают данные с датчиков, фильтруют шум и выполняют логику принятия решений по запуску систем орошения. Они анализируют показатели влажности, температуры и прогноза погоды, сравнивая их с заданными порогами, и затем активируют клапаны, насосы и другие устройства и установки. Популярные модели (ESP32, Arduino, Raspberry Pi) поддерживают беспроводные интерфейсы (Wi-Fi, LoRa, GSM), обладают низким энергопотреблением и гибкой конфигурацией.

Реализация: ESP32 с релейным модулем управляет соленоидными клапанами: включает полив при влажности ниже заданного порога (<30%).

Реализация: ESP32 с релейным модулем управляет соленоидными клапанами, включая/выключая полив на основе данных о влажности окружающей среды (например, если влажность < 30 %).

Клапаны и исполнительные механизмы

Соленоидные клапаны представляют собой электромагнитные устройства и установки, которые быстро и надёжно открывают или закрывают поток воды в оросительных системах. Они работают от низкого напряжения (обычно 12–24 В) и управляются сигналом от микроконтроллера через релейный модуль.

Такой механизм обеспечивает точное дозирование подачи воды для растений, минимизирует потери давления и корректирует полив за доли секунды. Корпус клапана изготавливается из коррозионно-устойчивых материалов, а встроенные фильтры защищают от возможности загрязнений.

Реализация: Клапаны подключаются к релейным модулям (например, 4-канальный для ESP32) и активируются по сигналу от микроконтроллера при снижении влажности.

Реализация: клапаны подключаются к релейным модулям (например, 4-канальный релейный модуль для ESP32), которые активируются командами микроконтроллера. Например, клапан открывается, если датчик влажности показывает значение ниже порога.

Связь

IoT-сети обеспечивают передачу данных с датчиков в облако, используя технологии беспроводной связи. LoRaWAN позволяет передавать данные на расстояние до 10–15 км с минимальным энергопотреблением и использованием устройства, что подходит для угодий. NB-IoT и модули GSM/4G (например, SIM800L) обеспечивают покрытие удалённых зон продукции. Wi-Fi и Ethernet гарантируют высокую скорость обмена в хозяйствах с развитой инфраструктурой.

Реализация: Шлюз LoRaWAN (Dragino LG01) собирает данные с LoRa-узлов и передаёт в облако. SIM800L используется для SMS-оповещений о критических состояниях.

Реализация: LoRaWAN-шлюз (например, Dragino LG01) собирает данные с нескольких узлов (датчики с LoRa-модулями) и передает их в облако через Ethernet или 4G. SIM800L подходит для отправки SMS-сообщений о критических состояниях (например, низкий уровень воды).

Облако

Облачные платформы обрабатывают и хранят поступающие с полевых датчиков и метеостанций данные, превращая сырые показания в понятную и наглядную информацию. Благодаря масштабируемой инфраструктуре они позволяют агрегировать огромное число точек измерений, выполнять их предварительную очистку и нормализацию, а затем применять алгоритмы статистического анализа и машинного обучения для прогнозирования водопотребности в различных зонах хозяйства.

Фермеры получают единое централизованное решение, которое отслеживает динамику влажности и погодных условий в реальном времени, хранит исторические данные для построения графиков и отчётов и автоматически генерирует уведомления об отклонениях от норм. Далее приведены примеры конкретных платформ.

Реализация: ThingsBoard интегрируется через MQTT и показывает графики. OpenWeatherMap API добавляет прогнозы для адаптации орошения.

Реализация: ThingsBoard интегрируется с датчиками через MQTT, отображая графики влажности и погоды. OpenWeatherMap API добавляет прогнозы для адаптации графиков полива.

Интерфейс

Интерфейс служит единой точкой взаимодействия фермера с системой умного орошения, обеспечивая визуализацию данных, управление настройками и получение уведомлений в реальном времени. Он объединяет информацию о влажности почвы, метеоданных и статусах оборудования в удобные дашборды, графики и отчёты.

Пользователь может настраивать расписания полива, корректировать пороговые значения и мгновенно реагировать на предупреждения о критических состояниях. Благодаря адаптивному дизайну интерфейс работает на разных устройствах – от мобильных телефонов до планшетов и компьютеров, и поддерживает разграничение доступа в систему для нескольких операторов с разными правами.

Реализация: Приложение на Flutter подключается к ThingsBoard по REST API, позволяет вручную включать полив и просматривать графики.

Реализация: приложение на Flutter подключается к ThingsBoard через REST API, позволяя включать полив вручную или просматривать графики влажности.

Возможные комбинации реализации

При проектировании умного орошения важно подобрать оптимальное сочетание оборудования, интернета вещей и программного обеспечения в зависимости от размера хозяйства, доступного бюджета и технических требований системы.

Комбинации включают выбор типов датчиков, способа использования и передачи данных, контроллеров и облачных сервисов. Грамотное сочетание этих элементов обеспечивает надёжность, масштабируемость и эффективность системы, снижая эксплуатационные затраты и повышая урожайность. Далее представлены три типовых варианта.

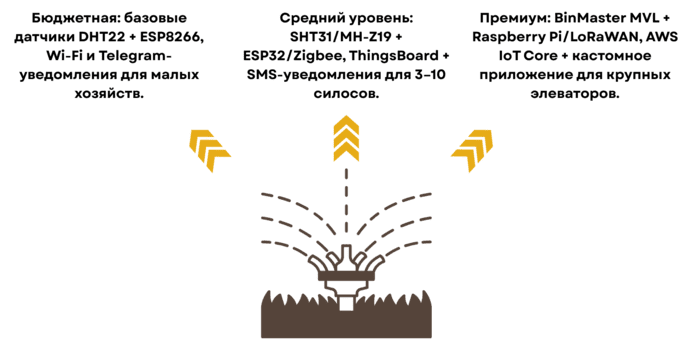

Система для малых хозяйств (1–10 га) – умное орошение IoT

Для малых хозяйств площадью от 1 до 10 гектаров оптимальным решением компании станет компактная и недорогая IoT-система умного орошения и установки полива. Она обеспечивает нужное качество, мониторинг уровня влажности, автоматическое управление поливом будущем продукции и возможность дистанционного контроля через мобильное приложение, экономя воду и упрощая круглосуточное обслуживание полевого оборудования и окружающей среды.

Ниже приведена типовая конфигурация для малых хозяйств:

• Датчики: Capacitive Soil Moisture v1.2 (2–5 датчиков), BME280 (температура/влажность).
• Микроконтроллер: ESP32 с 2-канальным релейным модулем.
• Клапаны: соленоидный клапан 12 В для капельного полива.
• Связь: Wi-Fi (встроенный в ESP32) или SIM800L для SMS-сообщений.
• Облако: Blynk для мониторинга через смартфон.
• Интерфейс: приложение Blynk с виджетами для включения/выключения полива.

Пример: малое хозяйство с капельным поливом для овощей использует ESP32 с двумя датчиками влажности, которые активируют клапан, если влажность падает ниже 40%. Данные для компании отображаются в Blynk.

Система среднего уровня для хозяйств 10–100 га

Для хозяйств площадью от 10 до 100 гектаров требуется более масштабируемая IoT-система, которая объединяет расширенное покрытие и точные датчики, чтобы решить все вопросы касательно полива растений. Подключение нескольких зон позволяет управлять поливом по участкам, экономить ресурсы и повышать урожайность.

Компоненты интегрируются с облачными платформами для аналитики и прогнозирования, поэтому компания, которая интегрировала систему, получает максимум преимуществ на основе того, как работает автоматический полив для теплиц и полей.

Ниже представлена типовая конфигурация для хозяйств среднего уровня:

• Датчики: Decagon 5TE (10–20 датчиков), DIY-метеостанция с BME280 + анемометр.
• Микроконтроллер: Arduino Mega + LoRa-модуль RA-02.
• Клапаны: 4–8 соленоидных клапанов 24 В для зонального полива.
• Связь: LoRaWAN-шлюз (Dragino LG01) для покрытия поля.
• Облако: ThingsBoard + OpenWeatherMap API для прогнозов.
• Интерфейс: PWA на основе React.js для отображения карт полей и графиков.

Пример: хозяйство с капельным поливом для сада использует LoRaWAN для сбора данных с 15 датчиков влажности. ThingsBoard автоматически планирует полив на основе прогноза погоды и влажности.

Высокотехнологичная система для крупных агрохолдингов (100+ га)

Для агрохолдингов площадью более 100 гектаров необходима ультрасовременное внедрение умного орошения с поддержкой высоких нагрузок, многозональным контролем и интеграцией ML-алгоритмов. Она обеспечивает локальную обработку данных, прогнозирование на основе искусственного интеллекта и централизованное управление в реальном времени через мобильные (при наличии) и веб-приложения.

Ниже приведена типовая конфигурация для крупных агрохолдингов:

• Датчики: TDR-315 (50+ датчиков), Davis Vantage Vue для точных погодных данных.
• Микроконтроллер: Raspberry Pi для локальной обработки + ESP32 для отдельных узлов.
• Клапаны: моторизованные клапаны для дождевальных систем с высоким давлением.
• Связь: NB-IoT (SIM7600) или 5G для реального времени.
• Облако: Netafim/Irrigreen или AWS IoT Core с ML-моделями для прогнозирования.
• Интерфейс: кроссплатформенное приложение на Flutter с 3D-картами и push-уведомлениями.

Пример: агрохолдинг с дождевальными системами использует NB-IoT для сбора данных со сотен датчиков, интегрирует их с Netafim для автоматического зонального полива кукурузы, адаптированного к прогнозу эвапотранспирации.

Примеры реальных платформ

Перед тем как перейти к конкретным решениям, рассмотрим ключевые преимущества, возможности и задачи, которые решают современный капельный полив с автоматикой.

Примеры умного орошения:

• Netafim – ведущий производитель решений для капельного полива, предлагает готовые IoT-системы с облачными панелями управления, аналитикой по расходу воды и прогнозированием потребностей на основе машинного обучения.
• Irrigreen – система точного дождевания, автоматически адаптирующая интенсивность и траекторию разбрызгивания в соответствии с контурами поля и зональными показателями влажности. Поддерживаются интеграции с внешними датчиками и картографическими сервисами для оптимального покрытия.
• RainMachine – доступное решение для автоматизации полива небольших и средних участков, работающее через Wi-Fi и использующее метеопрогнозы для корректировки графика полива и самого устройства. Имеет интуитивно понятное мобильное приложение и возможность локального хранения данных при их наличии.
• ThingsBoard – открытая платформа IoT с гибкой системой правил и визуализацией данных, поддерживает MQTT, HTTP и CoAP, что позволяет быстро создавать кастомные дашборды для контроля орошения, уведомлений и интеграций с другими сервисами с использованием технологий, необходимых для компании.
• OpenWeatherMap API – не столько система дистанционного орошения, сколько мощный источник метеоданных для расчёта эвапотранспирации и построения точных графиков использования полива в сочетании с любой IoT-инфраструктурой для окружающей среды.
• AWS IoT Core – масштабируемая облачная платформа с поддержкой аналитики и ML-моделей, позволяет централизованно обрабатывать потоки данных компании с тысяч датчиков и автоматически генерировать рекомендации по оптимизации полива, возможности для продукции, и улучшать проект.
