Дрони та аерозйомка (Drones and Aerial Imaging) в Україні

Дрони та аерофотозйомка в сільському господарстві – це використання безпілотних літальних апаратів (БПЛА) для моніторингу полів, оцінки стану посівів, виявлення шкідників, хвороб, дефіциту поживних речовин або проблем із зрошенням, а також для створення детальних карт полів.

Багато фермерів задаються питанням, що таке агродрони і як працюють дрони для агроаналітики на практиці. Сучасний квадрокоптер з мультиспектральною камерою виконує обліт і збирає ключові показники: індекс NDVI, карту вологості і розподіл біомаси.

Далі дані доповнюються, коли проводиться тепловізійна зйомка сільгоспугідь, що дозволяє виявити ділянки з нестачею вологи або локальним перегрівом. Такі технології аерозйомки в агросекторі замінюють годинну пішу інспекцію хвилинним аналізом, економлять паливо і підвищують точність рішень.

Накопичені карти інтегруються в систему точного землеробства і автоматично завантажуються в термінал трактора для диференційованого внесення добрив за координатами, отриманими з дрона. При цьому той же квадрокоптер може розпилювати біологічні засоби захисту, скорочуючи час роботи наземної техніки і мінімізуючи ущільнення ґрунту.

Інтеграція дронів з IoT-технологіями дозволяє автоматизувати польоти, передавати дані в реальному часі через мережі 4G/5G або LoRaWAN і обробляти їх за допомогою спеціалізованих платформ для отримання цінних аналітичних висновків. Це підвищує ефективність управління сільськогосподарськими процесами, знижує витрати і сприяє сталому землеробству та створенню харчової продукції.

Завдяки підвищенню точності ефективності полів і обліку прогнозів, літальний апарат – квадрокоптер – виконує польоти на замовлення через інтернет. Використання технологій обробки датчиків сприяє розвитку сільськогосподарського сектора: скорочується кількість втрат продовольства, поліпшується стан речей, а потреба в ресурсах оптимізується.

Застосування IoT в сільському господарстві

Впровадження IoT-технологій в аграрній сфері змінює традиційний підхід до ведення господарства, переводячи багато процесів в режим постійного моніторингу та автоматизації. Разом з датчиками ґрунту і кліматичними станціями в багато полів приходять безпілотники, що дозволяють оперативно отримувати високоточні дані про стан рослин, дерев, ферми в цілому і ґрунту в комплексі.

Це не просто збір «сирих» зображень через інтеграцію з системою управління фермою, вся інформація автоматично обробляється і переводиться в конкретні дії: коригування норм зрошення, цільове внесення добрив на потрібні ділянки або оперативне оповіщення фахівця про вогнища хвороби за допомогою time kinematic.

Як реалізується:

1. Оснащення безпілотників сенсорами. Дрон комплектується мультиспектральними модулями для процесу розрахунку вегетаційних індексів і тепловізійними камерами для визначення зон стресу і проблем з зрошенням або ж боротьби з шкідниками.
2. Передача продуктивності. Після завершення обльоту апарати автоматично завантажують знімки і телеметрію на сервер або в хмару через модулі 4G/5G, LoRaWAN або Wi-Fi, в залежності від віддаленості і можливостей мережі.
3. Потенціал і картографування. Спеціалізовані алгоритми розраховують NDVI-, NDRE- та інші індекси, виявляють вогнища захворювань і неоднорідності, а також зіставляють результати з даними для більш точної інтерпретації.
4. Консолідація з системами управління. Отримані аналітичні висновки передаються в платформи точного землеробства і техніку (через REST API або експорт SHP/GeoJSON), де автоматично формуються завдання на точкове внесення добрив, ЗЗР або коригування поливу.

Завдяки такій схемі агрономи отримують повноцінну картину стану полів в режимі реального часу і можуть з високою точністю коригувати агротехнологічні операції, знижуючи витрати і підвищуючи врожайність. Вони також можуть отримувати інформацію про температуру, склад ґрунту, можливість посухи, і, відповідно до прогнозів: сформувати необхідні зміни.

Дрони та аерозйомка в сільському господарстві IoT: компоненти та інструменти

Для повноцінного розгортання системи дронів та IoT у сільському господарстві потрібна ретельно продумана інфраструктура, що включає як апаратні, так і програмні компоненти. Тільки скоординована робота дронів, квадрокоптера, GPS, мережевих модулів і аналітичних платформ дозволяє отримувати своєчасні та точні дані про стан посівів, оперативно їх обробляти і переводити в конкретні агротехнічні рішення.

Дрони

Дрони для аналізу врожайності є ключовим елементом IoT-системи в сільському господарстві: вони служать мобільними платформами для автономного збору просторових прикладів. Сучасний квадрокоптер оснащується багатофункціональними ресурсами (RGB, мультиспектральними, тепловізійними) і датчиками (RTK-модулі для сантиметрової точності, барометри, гіроскопи, акселерометри).

Реалізація: DJI Phantom 4 Multispectral використовується для створення NDVI-карт, а Agras T30 — для точного розпилення пестицидів на основі даних із карт. RTK-модулі забезпечують сантиметрову точність для повторюваних польотів.

Реалізація: DJI Phantom 4 Multispectral використовується для створення NDVI-карт, а Agras T30 для точного розпилення пестицидів на основі карт. RTK-модулі забезпечують сантиметрову точність для повторюваних польотів.

Камери та датчики

Камери та датчики утворюють «очі» та «чутливі прилади» агродронів, дозволяючи отримувати багатоспектральні та термальні дані з високою роздільною здатністю. Мультиспектральні камери фіксують відбите світло у вузьких діапазонах – від синього і зеленого до червоного і ближнього ІЧ (NIR) – що дає можливість розраховувати вегетаційні індекси (NDVI, NDRE, VARI) і оцінювати здоров'я рослин ще до розвитку видимих ознак стресу.

Для підвищення точності використання інформації та прискорення виконання завдань на замовлення, квадрокоптер демонструє на полях новий сектор. Кожен політ, об'єднавши технології сенсорів, допомагає в обробці інших польотів, розкриваючи переваги ведення господарства і рослинності: скорочуючи витрати, мінімізуючи попадання, захищаючи батареї від зміни температури, контролюючи кількості обприскування, надаючи фермерам своєчасні рішення і точні агрономічні висновки про об'єкти.

Реалізація: MicaSense RedEdge-P фіксує дані в п’яти спектральних діапазонах (Blue, Green, Red, Red-Edge, NIR), що дозволяє створювати точні NDVI-карти. Теплові камери виявляють зони з недостатнім зрошенням за тепловими сигнатурами.

Управління польотом

Програмні рішення для планування та автоматизації польотів дозволяють переводити агродрон з «ручного» режиму в повністю автономний: оператор задає на карті межі полів, параметри висоти і крок прольоту, а система самостійно розраховує оптимальну траєкторію і забезпечує стабільний збір даних.

А хмарні сервіси, наприклад DroneDeploy LiveMap, не тільки планують маршрут, але і обробляють зображення прямо в полі, будують ортофотоплани і багатоспектральні карти в режимі онлайн, скорочуючи час між збором і аналізом до декількох хвилин. Така автоматизація місій знижує вплив людського фактора, підвищує надійність обльотів і дає можливість агрономам фокусуватися на інтерпретації результатів, а не на управлінні дроном.

Реалізація: DJI Ground Station Pro дозволяє створювати маршрути для регулярних обльотів, а QGroundControl підходить для кастомних дронів з модульними датчиками. DroneDeploy LiveMap забезпечує обробку технологій в реальному часі.

Передача даних (IoT-інтеграція)
Для оперативної передачі зібраних дронами зображень і телеметрії до аналітичних платформ використовуються різні бездротові мережі з урахуванням покриття і енергоефективності. Модулі 4G/5G забезпечують високошвидкісний канал передачі мультиспектральних знімків і відео в реальному часі в зонах зі стійким покриттям мереж мобільних операторів, що дозволяє отримувати дані практично без затримок.

Така мережа забезпечує роботу пристрою з високою потужністю навіть на віддалених полях різних районів, дозволяючи одним пристроєм – квадрокоптером, обробляти великий обсяг телеметрії про вологість, температуру і рівень добрив, а також контролювати розпилення і полив. Моделі пошуку автоматично виявляють проблеми росту на рівні окремих кущів, оцінюючи якість врожаю, керуючи розподілом ресурсів і знижуючи рівень витрат у секторі промисловості.

Застосування аналітики в галузі агро-IoT прискорює створення точних карт посадки, допомагає рослинам краще розвиватися і направляє увагу фермерів на критичні ділянки, забезпечуючи підтримку рішень, в той час як людина підключається лише для перевірки рівня виконання завдань. Такий підхід оптимізує роботу з полями, зменшує навантаження на мережу передачі даних і мінімізує потенційні проблеми стійкості системи.

Реалізація: 4G/5G-модулі (наприклад, SIM7600) передають мультиспектральні зображення на хмарні платформи, такі як Pix4Dfields. LoRaWAN підходить для передачі метаданих (наприклад, координат або статусу дрона) у віддалених районах.

Контроль даних

Пакети для постобробки аерофотознімків перетворюють необроблені кадри в геоприв'язані ортофотоплани і багатоспектральні карти, готові до аналізу. Pix4Dfields автоматично склеює сотні і тисячі зображень. Хмарна платформа DroneDeploy обробляє знімки в реальному часі на серверах і надає доступ до ортофотопланів, цифрових моделей рельєфу і теплових карт через веб-інтерфейс або мобільний додаток.

Реалізація: Pix4Dfields обробляє зображення з DJI Phantom 4 Multispectral для створення NDVI-карт за 10 хвилин (6,8 ГБ, 2948 зображень). DroneDeploy підтримує Plant Health Layer для вирішення NDVI, VARI, SAVI та ін.

Аналіз даних

Після генерації карт і ортофотопланів ключову роль відіграє глибоке вивчення просторових робіт і візуалізація отриманих показників. В екосистемі агродронів часто використовують QGIS у поєднанні з бібліотекою GeoPandas для геопросторової точки зору: з їх допомогою можна накладати зональні шари, розраховувати статистику врожайності по полігонах і виявляти кореляції між вегетаційними індексами і факторами ґрунту.

Реалізація: QGIS використовується для створення карт врожайності на основі GOSAVI (Green Optimized Soil Adjusted Vegetation Index) з точністю R² = 0,77 для кукурудзи. GeoPandas аналізує зональні дані для точного внесення добрив.

Експорт даних

Оброблені карти (SHP, GeoJSON) і агрорекомендації передаються в системи управління тракторами і обприскувачами (John Deere Operations Center, Ag Leader) через REST API, а також завантажуються безпосередньо в термінали кабіни або експортуються в Excel для з'єднання з обліковими системами, забезпечуючи точкове внесення добрив і ЗЗР.

Реалізація: Pix4Dfields експортує зональні карти у форматі SHP для роботи з тракторами John Deere для змінного внесення добрив. REST API дозволяє передавати дані в реальному часі на хмарні платформи.

Практичні рекомендації щодо впровадження IoT-систем

Перед початком масштабного впровадження IoT-рішень важливо виробити чітку стратегію, узгодити технічні та бізнес-цілі і забезпечити підготовку команди. Нижче наведено ключові кроки, які допоможуть організувати ефективний пілотний проект і подальшу оцінку галузей для сталого зростання.

Ключовим елементом пілотної програми стануть дрони для сільського господарства, що дозволяють організувати комплексний повітряний моніторинг полів. Оснащені мультиспектральними камерами, вони забезпечують точний моніторинг посівів з повітря, а вбудовані датчики підтримують тепловізійну зйомку сільгоспугідь, виявляючи стрес культур ще до візуальних симптомів.

Використовуючи дрони для оцінки врожайності, агрономи отримують об'єктивні дані про біомасу і щільність стояння, що прискорює прийняття рішень щодо підживлення та іригації. Паралельно йде розробка агродронів, оптимізованих під специфічні погодні умови України, щоб розширювати вікно вильотів у вітряні дні.

План пілотного проекту

Пілотний етап служить перевіркою гіпотез і виявленням «вузьких місць» до повного розгортання системи. Рекомендується виділити ділянку площею 1-5 га з різними типами посівів і рельєфом, щоб перевірити універсальність рішень. На етапі підготовки:

1. Узгодження завдань і KPI. Визначте точність геоприв'язки (см), час збору та визначення відомостей (години), рівень економії ресурсів (л/га води, кг/га добрив).
2. Налаштування обладнання. Проведіть калібрування камер, налаштування RTK-станцій і перевірку каналів зв'язку (4G, LoRaWAN).
3. Тестові обльоти. Виконайте 3-5 місій в різний час доби і погодних умовах, щоб оцінити стабільність зйомки і стійкість сигналів.
4. Збір зворотного зв'язку. Залучіть агрономів і операторів техніки для оцінки зручності інтерфейсу і повноти, які визначають інформацію.
5. Перевірка ризиків. Оцініть можливі збої (погодні умови, перешкоди зв'язку) і розробіть плани їх мінімізації.

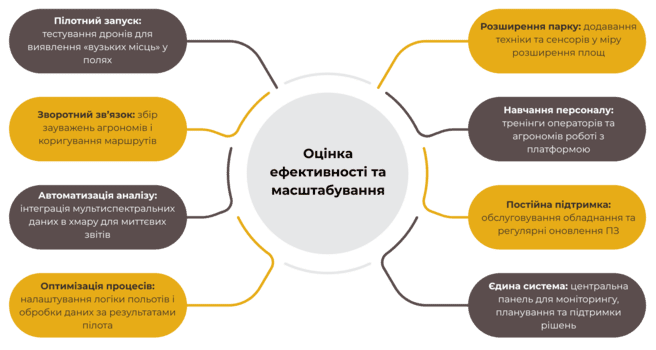

Оцінка ефективності та масштабування

Після успішного пілотного етапу проведіть комплексний аудит: порівняйте витрати (обладнання, зв'язок, проведення) і вигоди (зниження витрати добрив для рослин, підвищення врожайності).

Можливі комбінації реалізації machine learning

Для реалізації машинного навчання в аграрних IoT-системах важливо правильно вибудувати ланцюжок збору, обробки та оцінки даних: від зйомки з висоти пташиного польоту і попередньої обробки знімків до навчання моделей і передачі обстеження в системи управління. Вибір алгоритмів і архітектури залежить від масштабу господарства, обсягів інформації та вимог до точності прогнозів. Нижче наведено варіанти комбінацій ML-рішень для різних рівнів фермерських підприємств.

Система програмного забезпечення – мале сільське господарство (1–10 га)

Для малих господарств (1–10 га) оптимальна система аналізу аерофотознімків об'єднує прості, доступні та ефективні інструменти: OpenDroneMap, QGIS і скрипти Python для оперативного розвитку та картографування:

• Дрон: DJI Mavic 2 Pro з RGB-камерою або датчик Sentera NDVI.
• Камери: Стандартна RGB-камера для VARI (Visible Atmospherically Resistant Index).
• Управління польотом: DJI Ground Station Pro для базового використання маршрутів.
• Передача даних: Wi-Fi для локальної передачі зображень.
• Виробництво: OpenDroneMap для створення ортофотопланів.
• Дослідження: QGIS з базовими плагінами для створення карт здоров'я посівів.
• Експорт: Excel-файли для ручного розрахунку.

Приклад: Мале господарство використовує DJI Mavic 2 Pro для моніторингу овочевих культур. Зображення обробляються в OpenDroneMap для створення VARI-карт, які аналізуються в QGIS для виявлення зон з низькою врожайністю.

Середній рівень для господарств 10–100 га (напр. p4 multispectral)

Для полів площею від 10 до 100 га оптимальним рішенням є використання спеціалізованих мультиспектральних дронів з модулем RTK та інтегрованих хмарних сервісів для швидкої обробки:

• Дрон: DJI Phantom 4 Multispectral з RTK-модулем.
• Камери: Вбудовані мультиспектральні датчики (Blue, Green, Red, Red-Edge, NIR).
• Управління польотом: DroneDeploy LiveMap в реальному часі.
• Передача даних: 4G для відправки зображень в DroneDeploy.
• Обробка: Pix4Dfields для створення NDVI/NDRE-карт.
• Аналіз: QGIS + GeoPandas для зонального прогнозування.
• Експорт: SHP-файли для виробництва разом з тракторами.

Приклад: Господарство з кукурудзою використовує DJI Phantom 4 Multispectral для створення NDVI-карт в Pix4Dfields. Дані передаються через 4G, а QGIS створює зональні карти для змінного внесення азоту.

Високотехнологічна система для 100+ га і програмне забезпечення

Для агрохолдингів понад 100 га впроваджується комплекс із спеціалізованих дронів, мереж передачі та розумних аналітичних платформ, здатних обробляти та інтерпретувати великі обсяги інформації в реальному часі:

• Дрон: DJI Agras T50 + DJI Mavic 3 Multispectral для моніторингу та розпилення.
• Камери: MicaSense Altum PT (мультиспектральна + теплова).
• Управління польотом: DJI SmartFarm + DJI Terra для контролю та 3D-моделювання.
• Передача обстеження: 5G в реальному часі або NB-IoT для метаданих.
• Виробництво: DroneDeploy з Plant Health Layer для NDVI, GOSAVI, SAVI.
• Аналіз: Python (GeoPandas, Rasterio) + TensorFlow для прогнозування врожайності.
• Експорт: REST API для інтеграції з John Deere Operations Center.

Приклад: Агрохолдинг використовує DJI Agras T50 для розпилення на основі NDVI-карт, створених Mavic 3 Multispectral в DroneDeploy. Дані аналізуються в Python для прогнозування врожаю сої, а REST API передає карти в трактори.

Приклади реальних платформ для аграрного сектора (DJI Terra та інші)

Передовий софт і хмарні сервіси стають фундаментом для ефективного контролю завдань дронів і IoT в агросекторі. Нижче наведено приклади платформ, які охоплюють весь цикл «зйомка–продуктивність–перевірка діяльності–консолідація» і вже довели свою надійність і функціональність на практиці:

• Pix4Dfields: Швидкість застосування мультиспектральних зображень для NDVI/NDRE-карт, підтримує експорт для техніки.
• DroneDeploy: Plant Health Layer для аналізу NDVI, VARI, SAVI з обробкою в реальному часі.
• DJI SmartFarm/DJI Terra: Об'єднання з дронами DJI для створення 3D-моделей і розподілу місій.
• OpenDroneMap: Безкоштовне ПЗ для обробки зображень, підходить для кастомних рішень.

Ці платформи забезпечують надійну основу для побудови наскрізних IoT-процесів в агросекторі: від збору та обробки завдання до його аналізу та передачі в техніку. Консолідація подібних рішень дозволяє істотно підвищити точність агрорекомендацій, скоротити витрати та прискорити machine learning на всіх етапах виробничого циклу.

Panda Team – комплексні рішення для сільського господарства

Panda Team спеціалізується на проектуванні, розгортанні та підтримці систем дронів і IoT для сільського господарства будь-якого масштабу. Колектив інженерів, агрономів та data-scientists допомагає господарствам швидко перейти від пілотного проекту до промислової експлуатації, забезпечуючи економію ресурсів та зростання врожайності.

Що робить Panda Team:

• Аудит господарства та ТЗ: продуктивність поточних процесів, підбір оптимальної конфігурації БПЛА, програми та каналів зв'язку.
• Суміщення обладнання: налаштування дронів DJI, Pixhawk-платформ і камер MicaSense, прив'язка RTK-баз, калібрування мультиспектральних сенсорів.
• Розгортання IoT-мережі: вибір 4G/5G, LoRaWAN або NB-IoT, установка шлюзів, шифрування і резервування каналів.
• Виробництво та аналітика: впровадження Pix4Dfields, DroneDeploy і QGIS; кастомні Python-скрипти для розрахунку NDVI, GOSAVI, прогнозів врожайності.
• Єднання з технікою: експорт карт в SHP/GeoJSON або через REST API в John Deere Operations Center, Trimble, Ag Leader.
• Навчання персоналу: курси пілотування, агрономічної інтерпретації індексів, роботи з геопросторовими даними.
• Технічна підтримка 24/7: віддалений моніторинг флоту дронів, оновлення прошивок, оперативний виїзд сервіс-інженера.

«Panda Team» бере на себе весь технологічний ланцюжок, від першого вильоту безпілотних літальних апаратів до інтеграції технологій в трактор, щоб аграрії могли зосередитися на головному – вирощуванні високоякісних культур.

Під час посівної фахівці «Панда Тім» застосовують безпілотники в агробізнесі, перетворюючи звичайні квадрокоптери на високоточні рішення для агродронів. Єдиний виліт охоплює десятки гектарів: аерозйомка полів формує панорами для оперативного планування, а аерозйомка врожайності показує, де рослини відстають у розвитку.

Далі виконується аналіз стану посівів з повітря; дані з мультиспектральної камери надходять в сервіс «обробка зображень NDVI», що дозволяє виявляти стресові ділянки ще до появи візуальних симптомів. Картографія полів з дрона допомагає агроному коригувати норми підживлення, а дрон-моніторинг сільгоспугідь забезпечує динамічне відстеження змін кожні сім днів.

Якщо господарству потрібен власний парк апаратів, достатньо замовити агродрон в «Panda Team»: ми підберемо платформу, налаштуємо автопілот і інтегруємо маршрути в існуючу систему. Такий комплекс знижує витрату ресурсів, збільшує врожай і задає новий стандарт точного землеробства. Інвестиції окупаються вже в перший сезон за рахунок скорочення витрат на паливо і підвищення якості зерна.
