Моніторинг зерносховищ (Grain Storage Monitoring) в Україні

Система моніторингу зерносховищ – це застосування технології IoT для комплексного контролю умов зберігання зерна (температури, вологості, рівня CO₂, аміаку або інших газів) в елеваторах або складах; а також забезпечує запобігання псуванню зерна. Рішення інтегрується в облікову систему підприємства, підтримує автоматичну відправку звітів електронною поштою, включає модулі контролю доступу та центрального управління, формуючи ядро керуючої системи, яке гарантує надійне зберігання та високу якість зерна в інфраструктурі зерносховища.

IoT-системи дозволяють автоматизувати моніторинг, включати вентиляцію або охолодження при необхідності, а також надають віддалений доступ до даних через хмарні платформи або мобільні додатки. Це критично для збереження якості зерна, зниження втрат (які можуть досягати 20-30% за статистикою 2025 року через неправильне зберігання) і забезпечення продовольчої безпеки.

IoT моніторинг зерносховищ: застосування

IoT для зберігання зерна – це постійний контроль температури, вологості та стану повітря в зерносховищах.

Як реалізується:

• Встановлення сенсорів у бункерах або силосах.
• Система автоматично повідомляє про відхилення від норми.
• Автоматизоване управління вентиляцією, охолодженням або сушінням.
• Дані зберігаються в системі обліку для відстеження партій зерна.

Розумне зерносховище: компоненти та інструменти

Ефективне розумне зерносховище – це не просто набір датчиків, а цифровий мозок елеватора, який об'єднує управління потоками врожаю з подальшою переробкою продукції в одну систему.

Продумана архітектура процесу зберігання і автоматизовані процеси моніторингу із застосуванням IoT-платформ дозволяють в реальному часі контролювати критичні параметри, знижувати ризики псування і забезпечувати стабільну якість зерна на всіх етапах.

Датчики

Розробка системи моніторингу зерносховища обов'язково повинна включати датчики температури і вологості для силосів. Вони безперервно фіксують температурні та газові показники, а також вологість, надаючи інформацію для проекту автоматизованого приймання та очищення насіння; ці дані синхронізуються з процесами складу, інтегровані в керуючі модулі комплексу і дозволяють оперативно запобігати ризикам псування та підвищувати вартість зерна.

Реалізація: Датчики встановлюються на різних рівнях силосу (наприклад, DS18B20 — у кабельних системах на глибині 1–5 м). MH-Z19 розміщується зверху силосу для моніторингу CO₂, а DHT22/SHT31 — для оцінки вологості повітря. MQ-135 здатен виявляти аміак як ознаку активності комах.

Реалізація: Датчики встановлюються на різних рівнях силосу (наприклад, DS18B20 в кабельних системах на глибині 1–5 м). MH-Z19 розміщується зверху силосу для моніторингу CO₂, а DHT22/SHT31 – для оцінки вологості повітря. MQ-135 може виявляти аміак як індикатор активності комах.

Реєстратори даних

Мікроконтролери або плати обробляють дані з датчиків і передають їх в мережу, забезпечуючи безперебійний збір телеметрії і миттєву доставку інформації через інтернет.

Простота інтеграції таких технологій дозволяє підвищувати показники продуктивності на підприємстві та в кожному господарстві, де зберігається зерно, спрощуючи прийняття оперативного рішення для підтримки оптимальних умов. Автоматичний аудит проведення технологічних циклів стає прозорим і повністю відстежуваним, що мінімізує помилки операторів і підвищує довговічність обладнання.

Реалізація: ESP32 об'єднує кілька датчиків (DHT22, MH-Z19) через I2C або аналогові входи і передає дані через Zigbee або LoRaWAN. Raspberry Pi Zero обробляє складніші сценарії з локальним збереженням інформації.

Реалізація: ESP32 з'єднує кілька датчиків (DHT22, MH-Z19) через I²C або аналогові входи і передає дані через Zigbee або LoRaWAN. Raspberry Pi Zero може обробляти більш складні сценарії з локальним зберіганням даних.

Передача даних

Бездротові мережі забезпечують зв'язок між датчиками і платформою, миттєво передаючи дані для оперативного аналізу; такі засоби комунікації стабільно працюють в сховищах і на елеваторі, незалежно від того, яка кількість сенсорів задіяна.

Вони підтримують безперервний процес регулювання мікроклімату і сприяють підвищенню ефективності без постійної участі комп'ютера оператора, синхронізуючи кожну операцію з єдиним процесом управління запасами. Тут також важлива система раннього виявлення цвілі, за допомогою якої вся інформація про продукцію є релевантною і своєчасною.

Реалізація: LoRaWAN-шлюз (наприклад, Dragino LG01) збирає дані з датчиків у силосах і передає їх у хмару через 4G. Zigbee добре підходить для щільних локальних мереж на складі.

Реалізація: LoRaWAN-шлюз (наприклад, Dragino LG01) збирає дані з датчиків у силосах і передає їх у хмару через 4G. Zigbee підходить для щільних мереж всередині одного складу.

Актуатори

Актуатори керують вентиляцією, охолодженням або аерацією для регулювання умов, динамічно реагуючи на зміни показників мікроклімату; інтеграція з ПЛК забезпечує можливість точного визначення оптимальних режимів і автоматичний вибір алгоритмів, що знижує простої обладнання і йде разом із зростанням енергоефективності.

Така технологія дає переваги моніторингу зерносховищ, розширюючи можливості захисту зерна і дозволяючи працювати в режимі предиктивного обслуговування навіть в умовах нестабільного електроживлення і сезонних екстремальних температурних коливань.

Реалізація: Релейний модуль, підключений до ESP32, вмикає вентилятор при температурі вище 25°C або CO₂ більше 1200 ppm. Серводвигуни відкривають вентиляційні заслінки для зменшення вологості.

Реалізація: Релейний модуль, підключений до ESP32, активує вентилятор, якщо температура перевищує 25 °C або CO₂ > 1200 ppm. Сервоприводи відкривають вентиляційні клапани для зниження вологості.

Хмарна платформа

Агро-IoT для зберігання врожаю – це також про хмарні платформи. Вони обробляють дані, надають аналітику і забезпечують віддалений доступ, об'єднуючи все в одному проекті: відстежується статус підключення, виводиться продуктивність сховища, миттєво надходять звіти по датчиках і відстежується обладнання, що допомагає запобігти псуванню продукції. Кожен датчик отримує поле «коментар» для операторів, прискорюються відвантаження, а компанія та її керівництво в сфері тваринництва отримують прозорий контроль всіх процесів харчування.

Реалізація: ThingsBoard відображає графіки температури, вологості та CO₂ у реальному часі. AWS IoT Core застосовує ML-моделі для прогнозування ризиків псування зерна.

Реалізація: ThingsBoard відображає графіки температури, вологості та CO₂ в реальному часі. AWS IoT Core підтримує ML-моделі для прогнозування ризиків псування.

Повідомлення

Повідомлення – це ще один важливий пункт, який забезпечує автоматизація зерносховищ і дистанційний контроль сховищ. Системи повідомлень інформують про критичні відхилення, миттєво відправляючи інформацію на комп'ютер операторів і канали пристроїв; проект оснащений модулем безпеки і розвитком механізмів самодіагностики, а також набором засобів резервного оповіщення.

Пристрій генерує push-повідомлення про псування продуктів, автоматизує передачу звітів роботи агрегатів в сховище даних, гарантуючи забезпечення актуальних значень операцій для виробників, економлячи ресурси компанії, підвищуючи загальну стійкість виробничого циклу і якість готового продукту.

Реалізація: Telegram-бот сповіщає про підвищення температури вище 30°C або CO₂ вище 1500 ppm. Twilio надсилає SMS при критичному рівні вологості.

Реалізація: Telegram-бот повідомляє про підвищення температури вище 30 °C або CO₂ вище 1500 ppm. Twilio відправляє SMS при критичному рівні вологості.

Інтерфейс/Панель

Системи панелей та інтерфейси забезпечують зручний доступ до даних та управління, формуючи зрозумілу конструкцію панелей для швидкого отримання показників; кожен комплект візуальних компонентів оснащений динамічними елементами, що спрощують сценарії використання як з диспетчерської шафи, так і з мобільних пристроїв. Одне місце відображає результати обробки, відстежується відхилення параметрів, а інтеграція з системою забезпечує створення детальних звітів.

Реалізація: Grafana створює інтерактивні графіки температури та вологості. Додаток на React дозволяє керувати вентиляцією через браузер.

Реалізація: Grafana створює інтерактивні графіки температури і вологості, а React-додаток дозволяє керувати вентиляцією через веб-інтерфейс.

В цілому, це відмінні приклади моніторингу зерносховищ, які працюють на підвищення автоматизації, якості роботи системи, зберігання зерна і результату для компаній.

Можливі комбінації реалізації та розташування

Коли ви вибираєте розумне зерносховище, важливо розуміти, що одне тільки зерносховище не приносить максимальної вигоди, якщо наскрізна система моніторингу не працює. Таке рішення пов'язує датчики з платформою центрального управління, автоматизуючи зберігання і реагування на будь-які відхилення стану комплексу зернових.

Сучасні технології контролю передають сповіщення електронною поштою, дозволяючи оператору швидко коригувати процеси. Завдяки цьому управління ресурсами стає прозорим, кожна операція процесу відстежується, чому сприяють датчики для зберігання зерна, а якість продукції є стабільно високою.

Варіанти реалізації залежать від масштабу зерносховища і завдань зберігання. Інженерні модульні блоки спрощують масштабування і значно знижують капітальні витрати. Говорячи про те, як працює моніторинг зерносховищ, важливо розуміти, що досягти відмінного результату можна тільки за допомогою комплексу управління, а не якоїсь єдиної системи.

Бюджетна система для малих сховищ (1–2 силоси)

Що таке моніторинг зерносховищ при мінімальних витратах? Бюджетна система обслуговує сховища до двох силосів, з'єднуючи датчик з обладнанням і комп'ютером, забезпечуючи безпеку і відстеження процесів зберігання і тваринництва. Компанія отримує дані і автоматичні звіти на електронну пошту.

Це дозволяє відстежувати ключові показники зберігання і контролю, операції і відвантаження, допомагає складу уникнути псування продукції і підтримує розвиток системи моніторингу на базі датчиків:

• Датчики: DHT22 (температура/вологість), MQ-135 (CO₂/аміак).
• Реєстратор даних: ESP8266 з Wi-Fi.
• Актуатори: Релейний модуль для включення вентилятора (12 В).
• Передача даних: Wi-Fi для локальної мережі.
• Хмарна платформа: Blynk для моніторингу через смартфон.
• Повідомлення: Telegram Bot API для повідомлень про аномалії.
• Інтерфейс: Додаток Blynk з графіками температури та вологості.

Приклад: Малий склад з двома силосами використовує ESP8266 з DHT22 для моніторингу температури та вологості. Дані передаються через Wi-Fi на Blynk, а вентилятор вмикається при температурі > 28 °C. Telegram-бот повідомляє про відхилення.

Середній рівень для господарств з 3–10 силосами

Середній рівень для господарств з 3–10 силосами – це розумне зерносховище, де єдина система пов'язує датчики та актуатори з хмарою, а звіти електронною поштою доповнюють панель контролю систем на місці. Таке розширюване рішення підходить для модернізації діючого зерносховища без зупинки процесів і швидко окупає інвестиції в проекті.

У цьому рішенні вся інформація про якість продукції та стан врожаю надходить у реальному часі; її застосуванням керують з одного проекту – від моменту приймання насіння до експорту. Дані синхронізуються з ERP-модулем комплексу, перетворюючи систему в інструмент підвищення продуктивності. При критичній температурі або CO₂ алгоритми приймають автономні рішення, охолоджуючи зерно і прискорюючи збір статистики.

Комунікація будується на LoRaWAN і Wi-Fi, тому оновлення технологій інтернет-речей не вимагає капітального ремонту. Модуль аналізу та автоматизації використовує вбудовані засоби машинного навчання, а на елеваторі кожна команда проходить за єдиним процес-графіком.

Це скорочує втрати, мінімізує простої, вирівнює показники якості та забезпечує стійке зростання рентабельності:

• Датчики: SHT31 (температура/вологість), MH-Z19 (CO₂), DS18B20 (температура зерна).
• Реєстратор даних: ESP32 з Zigbee-модулем.
• Актуатори: Релейні модулі для вентиляторів і охолоджувачів.
• Передача даних: Zigbee для локальної мережі або LoRaWAN для великих відстаней.
• Хмарна платформа: ThingsBoard + InfluxDB для аналітики.
• Повідомлення: Twilio SMS + Blynk для повідомлень.
• Інтерфейс: Grafana для візуалізації даних.

Приклад: Господарство з п'ятьма силосами використовує Zigbee для збору даних з 10 датчиків SHT31 і MH-Z19. ThingsBoard відображає графіки, а вентилятори активуються при CO₂ > 1200 ppm. Twilio повідомляє про критичні температури.

Високотехнологічна система для великих елеваторів (10+ силосів)

Високотехнологічна система для великих елеваторів (10+ силосів) формується навколо модульного ядра систем: у проекті закладаються майбутні потреби масштабування та можливості інтеграції. Датчики передають параметри в реальному часі; алгоритм миттєво фіксує будь-яке відхилення, ініціюючи створення завдання. Сховище журналів і метрик розміщено в хмарі 2025 р. Компанія отримує повідомлення і API для отримання даних, а на місцевому сервері – єдине місце збору, обробки і відвантаження.

Автоматичне управління агрегатами та предиктивне обслуговування обладнання зменшують простої, підвищують продуктивність, оптимізують використання засобів технічного обслуговування та зміцнюють безпеку операцій, забезпечуючи зростання ефективності компанії в управлінні життєвим циклом зерна:

• Датчики: BinMaster MVL (рівень зерна), SHT31, MH-Z19, DS18B20 (температурні кабелі).
• Реєстратор даних: Raspberry Pi + ESP32 для розподілених вузлів.
• Актуатори: Промислові вентилятори, охолоджувачі, моторизовані клапани.
• Передача даних: LoRaWAN або 4G/5G для реального часу.
• Хмарна платформа: AWS IoT Core з ML-моделями для прогнозування псування.
• Повідомлення: Кастомний додаток на React + Twilio/Telegram.
• Інтерфейс: Grafana + React для комплексних дашбордів.

Приклад: Елеватор з 20 силосами використовує LoRaWAN для збору даних з 50 датчиків (SHT31, MH-Z19, BinMaster). AWS IoT Core прогнозує ризики псування, а Grafana відображає зональні карти температури. Twilio відправляє SMS при відхиленнях.

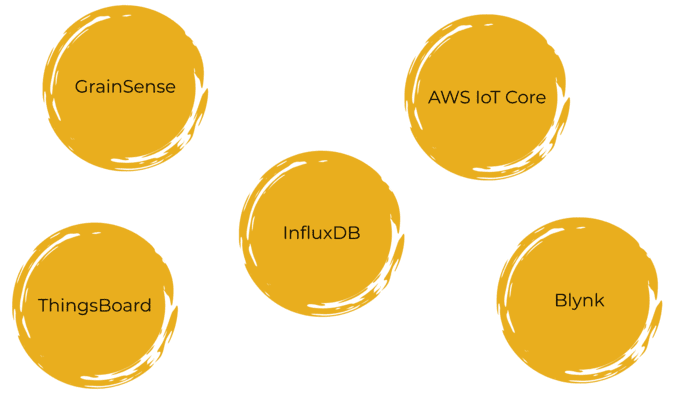

Приклади реальних платформ

Вибираючи платформи для моніторингу та управління в 2025 р., важливо пам'ятати, що ефективність зберігання зерна визначається не тільки датчиками, але і тим, як дані вбудовані в архітектуру проекту. Кожна з представлених далі систем працює як гнучке рішення: від етапу приймання врожаю до відвантаження продукції, вся інформація двічі фіксується і передається в контур управління, забезпечуючи наскрізний аналіз в системі.

У сучасному проекті управління елеваторним комплексом платформа синхронізує процеси ферми і зерносховища в єдину систему управління, дозволяючи автоматизувати операції і мінімізувати втрати врожаю. Модуль автоматизації, що спирається на новітні технології та екосистему технологій проекту, контролює обладнання, агрегуючи параметри в режимі реального часу і в режимі захисту, реагуючи на відхилення.

Користувач отримує централізоване управління і можливість візуально керувати процесом через браузер; вся ключова інформація дублюється по e-mail. Така стратегія підвищує продуктивність, зберігає якість продукції і гарантує стійке управління процесами, посилюючи захист врожаю. Вона знижує простої, дає компанії можливість коригувати показники і стимулює подальші етапи проекту і зростання ефективності проекту.

Автоматизація зерноскладу, а також управління вентиляцією силосів, моніторинг якості зерна і контроль температури та вологості в силосах виконуються за допомогою платформ, наприклад:

• BinMaster: Спеціалізована система для моніторингу рівня, температури і вологості в силосах з хмарною інтеграцією.
• GrainSense: Портативні аналізатори якості зерна з IoT-підключенням.
• ThingsBoard: Відкрита платформа для створення кастомних дашбордів і автоматизації.
• InfluxDB + Grafana: Для високої точності аналітики і візуалізації часових рядів.
