Розумне зрошення IoT (Smart Irrigation): автоматичний полив під ключ

Що таке розумне зрошення? Розробка системи розумного зрошення – це підхід до автоматизації поливу сільськогосподарських культур у теплиці або на полі, який використовує технології IoT для збору даних про навколишнє середовище, зокрема про вологість ґрунту, якість повітря, погодних умовах і потребах рослин, щоб оптимізувати використання води, підвищити врожайність, скоротити витрати і знайти нові можливості для виробників.

IoT-системи дозволяють автоматизувати процеси поливу, адаптувати їх до реальних умов в полі і забезпечувати дистанційне управління зрошенням через мобільні додатки або веб-інтерфейси.

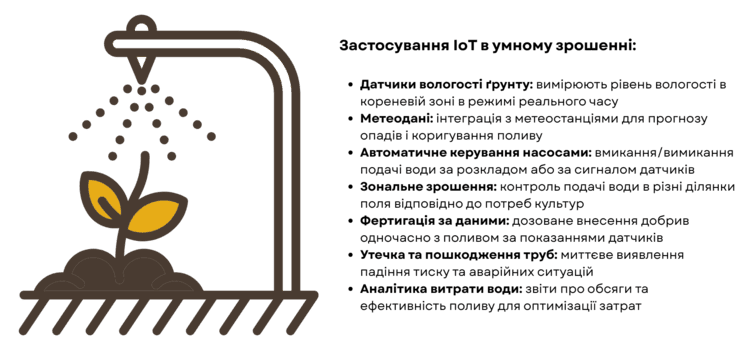

Застосування IoT

IoT-технології в системах зрошення дозволяють об'єднати широкий спектр пристроїв і датчиків в єдину мережу, яка збирає і аналізує інформацію в режимі реального часу, а також важлива для моніторингу якості.

Завдяки цьому фермер отримує точні дані про зволоженість ґрунту, кліматичні умови і фази росту рослин, що допомагає приймати обґрунтовані рішення щодо запуску і зупинки використання поливу. Все-таки, розумна система поливу і сенсори вологості ґрунту – це одні з найважливіших пунктів інтернету речей для навколишнього середовища.

Система не тільки забезпечує зниження витрат на воду за рахунок автоматичного регулювання обсягів і часу зрошення, але і захищає рослини від хвороб, пов'язаних із посухою або перезволоженням, підвищуючи загальну якість і кількість врожаю, а також забезпечує ефективне зрошення полів.

Крім того, єдина платформа IoT і технології розумного зрошення забезпечують централізований моніторинг інформації та звітність по продукції для виробників, спрощуючи роботу агрономів і технічного персоналу.

Як реалізується крапельний полив IoT:

• Встановлення датчиків вологості в різних ділянках поля. Для повного покриття території системи розміщують на декількох глибинах і в ключових зонах рослини: в прикамерній смузі, на центральній частині грядок і ближче до меж поля. Це дозволяє врахувати мікрокліматичні особливості навколишнього середовища і грунту і розподілити полив з урахуванням локальних відмінностей вологості повітря, при їх наявності.
• Підключення до метеостанцій або онлайн-сервісів погоди. Переваги розумного зрошення очевидні. Метеодані надходять в систему автоматично через API або локальні станції, що виключає необхідність ручного введення інформації в мережу і знижує ризик помилок. Система враховує прогноз опадів, температуру, вітер та інші питання і параметри для розрахунку оптимального графіка зрошення.
• Контролери керують відкриттям/закриттям клапанів в системах крапельного поливу в залежності від потреб. Мікроконтролер аналізує дані з датчиків і приймає рішення про активацію конкретної зони. Інтервали поливу і тривалість подачі води розраховуються на основі встановлених порогових значень вологості і поточних погодних умов, після цього відбувається доставка інформації з використанням інтернету речей.
• Можливість дистанційного керування через мобільний додаток або веб-панель. Користувальницький інтерфейс надає доступ до статистики вологості, графіків поливу і налаштувань системи з будь-якої точки світу. Через смартфон або браузер можна вручну запустити полив, задати нові порогові значення або переглянути історію роботи обладнання, отримуючи повідомлення про збої і критичні ситуації.

Компоненти та інструменти

Для створення ефективної системи розумного зрошення необхідні різноманітні апаратні та програмні рішення, які працюють як єдине ціле. До апаратних компонентів відносяться датчики вологості і метеостанції для збору даних, мікроконтролери і клапани для управління процесом, а також мережі передачі для безперебійного зв'язку. Програмні платформи та інтерфейси забезпечують аналіз, візуалізацію і дистанційне управління системою.

Датчики вологості

Датчики вологості ґрунту вимірюють вміст води в кореневій зоні, що є ключовим для визначення необхідності поливу. Вони можуть бути ємнісними, тензометричними або термометричними, забезпечуючи різні рівні точності та чутливості. Встановлення таких датчиків на різній глибині дозволяє отримувати дані про вологість на різних шарах ґрунту.

Отримана інформація передається на контролер або хмарну платформу, де аналізується для автоматичного запуску поливу та оптимізації водоспоживання, запобігання перезволоженню та посухи. Сучасні датчики часто включають бездротову передачу даних та автономне живлення.

Реалізація: датчики встановлюються на різній глибині (10–50 см) залежно від типу культури. Наприклад, для винограду датчики розміщують в кореневій зоні на глибині 20–30 см. Дані зчитуються через аналогові/цифрові входи мікроконтролерів.

Метеостанції

Метеостанції надають дані про погодні умови, які впливають на потребу в поливі. Вони вимірюють температуру повітря, відносну вологість, швидкість і напрямок вітру, кількість опадів і атмосферний тиск. Встановлення метеостанції в центральній частині поля або в декількох зонах дозволяє отримувати точну локальну інформацію.

Дані передаються на контролер або в хмару через бездротові інтерфейси (Wi-Fi, LoRa, GSM) і використовуються для розрахунку випаровування і коригування графіків поливу. Завдяки цим даним система уникає зайвої витрати води під час дощів і керує поливом відповідно до реальних умов, підвищуючи ефективність і економію.

Реалізація: метеостанція розміщується в центрі поля або в декількох зонах для локальних даних. BME280 підключається до ESP32 для передачі даних через Wi-Fi або LoRa.

Мікроконтролери/Контролери

Мікроконтролери обробляють дані з датчиків, фільтрують шум і виконують логіку прийняття рішень щодо запуску систем зрошення. Вони аналізують показники вологості, температури і прогнозу погоди, порівнюючи їх із заданими порогами, а потім активують клапани, насоси та інші пристрої і установки. Популярні моделі (ESP32, Arduino, Raspberry Pi) підтримують бездротові інтерфейси (Wi-Fi, LoRa, GSM), мають низьке енергоспоживання і гнучку конфігурацію.

Реалізація: ESP32 з релейним модулем керує соленоїдними клапанами, вмикаючи/вимикаючи полив на основі даних про вологість навколишнього середовища (наприклад, якщо вологість < 30 %).

Клапани та виконавчі механізми

Соленоїдні клапани є електромагнітними пристроями та установками, які швидко та надійно відкривають або закривають потік води в зрошувальних системах. Вони працюють від низької напруги (зазвичай 12–24 В) і керуються сигналом від мікроконтролера через релейний модуль.

Такий механізм забезпечує точне дозування подачі води для рослин, мінімізує втрати тиску і коригує полив за частки секунди. Корпус клапана виготовляється з корозійно-стійких матеріалів, а вбудовані фільтри захищають від можливості забруднень.

Реалізація: клапани підключаються до релейних модулів (наприклад, 4-канальний релейний модуль для ESP32), які активуються командами мікроконтролера. Наприклад, клапан відкривається, якщо датчик вологості показує значення нижче порогу.

Зв'язок

IoT-мережі забезпечують передачу даних з датчиків в хмару, використовуючи технології бездротового зв'язку. LoRaWAN дозволяє передавати дані на відстань до 10-15 км з мінімальним енергоспоживанням і використанням пристрою, що підходить для угідь. NB-IoT і модулі GSM/4G (наприклад, SIM800L) забезпечують покриття віддалених зон продукції. Wi-Fi та Ethernet гарантують високу швидкість обміну в господарствах з розвиненою інфраструктурою.

Реалізація: LoRaWAN-шлюз (наприклад, Dragino LG01) збирає дані з декількох вузлів (датчики з LoRa-модулями) і передає їх в хмару через Ethernet або 4G. SIM800L підходить для відправки SMS-повідомлень про критичні стани (наприклад, низький рівень води).

Хмара

Хмарні платформи обробляють і зберігають дані, що надходять з польових датчиків і метеостанцій, перетворюючи сирі показання в зрозумілу і наочну інформацію. Завдяки масштабованій інфраструктурі вони дозволяють агрегувати величезну кількість точок вимірювань, виконувати їх попереднє очищення і нормалізацію, а потім застосовувати алгоритми статистичного аналізу і машинного навчання для прогнозування водоспоживання в різних зонах господарства.

Фермери отримують єдине централізоване рішення, яке відстежує динаміку вологості та погодних умов у реальному часі, зберігає історичні дані для побудови графіків і звітів та автоматично генерує повідомлення про відхилення від норм. Далі наведено приклади конкретних платформ.

Реалізація: ThingsBoard інтегрується з датчиками через MQTT, відображаючи графіки вологості та погоди. OpenWeatherMap API додає прогнози для адаптації графіків поливу.

Інтерфейс

Інтерфейс служить єдиною точкою взаємодії фермера з системою розумного зрошення, забезпечуючи візуалізацію даних, управління налаштуваннями та отримання повідомлень в реальному часі. Він об'єднує інформацію про вологість ґрунту, метеодані та статуси обладнання в зручні дашборди, графіки та звіти.

Користувач може налаштовувати розклади поливу, коригувати порогові значення і миттєво реагувати на попередження про критичні стани. Завдяки адаптивному дизайну інтерфейс працює на різних пристроях – від мобільних телефонів до планшетів і комп'ютерів, і підтримує розмежування доступу до системи для декількох операторів з різними правами.

Реалізація: додаток на Flutter підключається до ThingsBoard через REST API, дозволяючи вмикати полив вручну або переглядати графіки вологості.

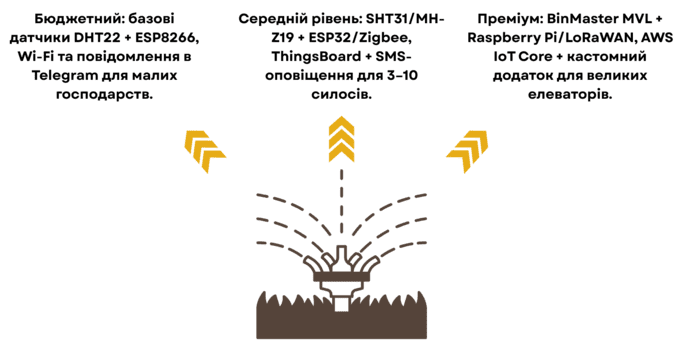

Можливі комбінації реалізації

При проектуванні розумного зрошення важливо підібрати оптимальне поєднання обладнання, інтернету речей і програмного забезпечення в залежності від розміру господарства, доступного бюджету і технічних вимог системи.

Комбінації включають вибір типів датчиків, способу використання та передачі даних, контролерів і хмарних сервісів. Грамотне поєднання цих елементів забезпечує надійність, масштабованість і ефективність системи, знижуючи експлуатаційні витрати і підвищуючи врожайність. Далі представлені три типові варіанти.

Система для малих господарств (1–10 га) – розумне зрошення IoT

Для малих господарств площею від 1 до 10 гектарів оптимальним рішенням компанії стане компактна і недорога IoT-система розумного зрошення і установки поливу. Вона забезпечує потрібну якість, моніторинг рівня вологості, автоматичне управління поливом майбутньої продукції і можливість дистанційного контролю через мобільний додаток, економлячи воду і спрощуючи цілодобове обслуговування польового обладнання та навколишнього середовища.

Нижче наведено типову конфігурацію для малих господарств:

• Датчики: Capacitive Soil Moisture v1.2 (2–5 датчиків), BME280 (температура/вологість).
• Мікроконтролер: ESP32 з 2-канальним релейним модулем.
• Клапани: соленоїдний клапан 12 В для крапельного поливу.
• Зв'язок: Wi-Fi (вбудований в ESP32) або SIM800L для SMS-повідомлень.
• Хмара: Blynk для моніторингу через смартфон.
• Інтерфейс: додаток Blynk з віджетами для ввімкнення/вимкнення поливу.

Приклад: мале господарство з крапельним поливом для овочів використовує ESP32 з двома датчиками вологості, які активують клапан, якщо вологість падає нижче 40%. Дані для компанії відображаються в Blynk.

Система середнього рівня для господарств 10–100 га

Для господарств площею від 10 до 100 гектарів потрібна більш масштабована IoT-система, яка об'єднує розширене покриття і точні датчики, щоб вирішити всі питання щодо поливу рослин. Підключення декількох зон дозволяє керувати поливом по ділянках, економити ресурси і підвищувати врожайність.

Компоненти інтегруються з хмарними платформами для аналітики і прогнозування, тому компанія, яка інтегрувала систему, отримує максимум переваг на основі того, як працює автоматичний полив для теплиць і полів.

Нижче представлена типова конфігурація для господарств середнього рівня:

• Датчики: Decagon 5TE (10–20 датчиків), DIY-метеостанція з BME280 + анемометр.
• Мікроконтролер: Arduino Mega + LoRa-модуль RA-02.
• Клапани: 4–8 соленоїдних клапанів 24 В для зонального поливу.
• Зв'язок: LoRaWAN-шлюз (Dragino LG01) для покриття поля.
• Хмара: ThingsBoard + OpenWeatherMap API для прогнозів.
• Інтерфейс: PWA на основі React.js для відображення карт полів і графіків.

Приклад: господарство з крапельним поливом для саду використовує LoRaWAN для збору даних з 15 датчиків вологості. ThingsBoard автоматично планує полив на основі прогнозу погоди і вологості.

Високотехнологічна система для великих агрохолдингів (100+ га)

Для агрохолдингів площею понад 100 гектарів необхідне ультрасучасне впровадження розумного зрошення з підтримкою високих навантажень, багатозональним контролем та інтеграцією ML-алгоритмів. Вона забезпечує локальну обробку даних, прогнозування на основі штучного інтелекту і централізоване управління в реальному часі через мобільні (за наявності) і веб-додатки.

Нижче наведена типова конфігурація для великих агрохолдингів:

• Датчики: TDR-315 (50+ датчиків), Davis Vantage Vue для точних погодних даних.
• Мікроконтролер: Raspberry Pi для локальної обробки + ESP32 для окремих вузлів.
• Клапани: моторизовані клапани для дощувальних систем з високим тиском.
• Зв'язок: NB-IoT (SIM7600) або 5G для реального часу.
• Хмара: Netafim/Irrigreen або AWS IoT Core з ML-моделями для прогнозування.
• Інтерфейс: кросплатформенний додаток на Flutter з 3D-картами і push-повідомленнями.

Приклад: агрохолдинг з дощувальними системами використовує NB-IoT для збору даних з сотень датчиків, інтегрує їх з Netafim для автоматичного зонального поливу кукурудзи, адаптованого до прогнозу евапотранспірації.

Приклади реальних платформ

Перш ніж перейти до конкретних рішень, розглянемо ключові переваги, можливості та завдання, які вирішують сучасні системи крапельного поливу з автоматикою.

Приклади розумного зрошення:

• Netafim – провідний виробник рішень для крапельного поливу, пропонує готові IoT-системи з хмарними панелями управління, аналітикою щодо витрати води та прогнозуванням потреб на основі машинного навчання.
• Irrigreen – система точного дощування, яка автоматично адаптує інтенсивність і траєкторію розбризкування відповідно до контурів поля і зональних показників вологості. Підтримуються інтеграції з зовнішніми датчиками і картографічними сервісами для оптимального покриття.
• RainMachine – доступне рішення для автоматизації поливу невеликих і середніх ділянок, що працює через Wi-Fi і використовує метеопрогнози для коригування графіка поливу і самого пристрою. Має інтуїтивно зрозумілий мобільний додаток і можливість локального зберігання даних при їх наявності.
• ThingsBoard – відкрита платформа IoT з гнучкою системою правил і візуалізацією даних, підтримує MQTT, HTTP і CoAP, що дозволяє швидко створювати кастомні дашборди для контролю зрошення, повідомлень і інтеграцій з іншими сервісами з використанням технологій, необхідних для компанії.
• OpenWeatherMap API – не стільки система дистанційного зрошення, скільки потужне джерело метеоданих для розрахунку евапотранспірації і побудови точних графіків використання поливу в поєднанні з будь-якою IoT-інфраструктурою для навколишнього середовища.
• AWS IoT Core – масштабована хмарна платформа з підтримкою аналітики та ML-моделей, дозволяє централізовано обробляти потоки даних компанії з тисяч датчиків і автоматично генерувати рекомендації щодо оптимізації поливу, можливості для продукції та покращення проекту.
